ATS4 revisado

Tuve la oportunidad de cambiar la pantalla del radio y ajustar un poco mejor el paso de frecuencia del filtro del radio con respecto a la frecuencia intermedia más el ajuste de la banda lateral y ahora el radio tiene un mejor receptor. El radio se escucha muy bien y la sensibilidad parece estar a la par de cualquier radio comercial común. No puedo saber exáctamente cuál es el número de sensitividad del receptor en este momento y la verdad, no me hace daño en lo absoluto, el radio se compara bien con el viejo Kenwood TS440s y eso me satisface. Sería bueno compararlo con el K3, pero no lo he hecho aún.

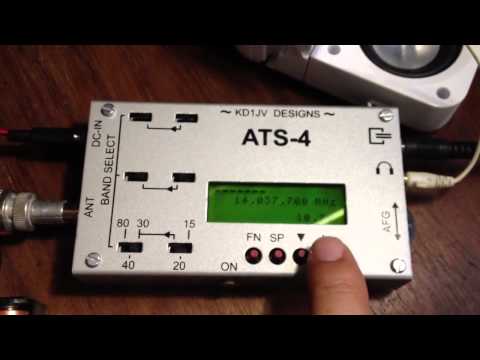

El filtro de CW es muy apropiado y tanto con mis bocinas amplificadas como con los audífonos tengo que decir que se oye bien. Quiero compartir un poco con ustedes esto con el siguiente vídeo.

El vídeo muestra algo de poca resolución, pero entiendo que el audio está bien. Se pueden escuchar algunos buenos DXs durante el concurso en telegrafía de este fin de semana de Acción de Gracias.

La pantalla ahora es verde, Steve cambió de ambar al verde por razones de mejor visión y bajo consumo de energía. La verdad que el ojo humano ve mejor este color y se ve bien tanto la pantalla como los contrastes del color verde y gris de la caja. Yo gusto mucho del ambar en las pantallas, porque son muy intensas y la verdad que se ve bien contra el negro de los números. Ambas se ven bien y hacen el trabajo. El color puede ser cosa de gusto.

Otra cosa que le mejoré es el botón de encendido fabricando uno de plástico Corian de DuPon que era lo único de tonos rojos disponible en taller. Creo que usaré Delrin negro para los próximos que haga y tengo una idea dándome vueltas en la cabeza para el radio. Ya veremos...

Finalmente descubrí que ajustar los toroides del transmisor para obtener una potencia de salida más pareja me enseñó que ahora el radio puede poner cerca de 4 vatios en todas las bandas con 11.9 voltios. Antes por alguna razón daba más potencia en 30 metros, carca de 6 vatios, ahora no. Tuve que jugar un buen rato para ajustar esto moviendo los embobinados sobre los toroides y distinto a lo que normalmente es correcto, una distribución pareja sobre todo el toroide, aquí no ayuda a sacar la mayor potencia en 20 y 17 metros. Eso me tomó algo de tiempo y varias intentos agrupando el embobinado aquí y allá en los toroides. Ahora el radio está más balanceado, me refiero que tiene una potencia de salida prácticamente igual en todas las bandas. Estoy muy contento con él.

73 de Milton
NP4KT
